RT弧光保护工程实施项目的过程是什么？
发布者： 时间：2020-03-28 浏览次数：
　　RT弧光保护工程实施项目的过程是什么？南京如拓弧光保护公司提供以下RT弧光保护工程实施项目的过程，请您查看.

(一)             实施过程
1.       弧光保护装置安装：
弧光保护主机单元采用全封闭6U  1/3层标准机箱，开关柜安装尺寸参考说明书。
弧光保护装置安装好后，根据二次设计图纸敷设二次电缆，包括交流电流输入、输出节点等（具体配线请参考二次设计图纸）。
2.       弧光传感器安装：
本项目需要在开关柜母线室、开关室安装弧光传感器，示意图如下：

图3弧光传感器安装示意图
1)      在开关柜母线室开Φ40圆孔：
目的：为固定弧光传感器安装结构件JGJ-HG40；
位置：母线室内壁（靠近仪表室的侧壁上），在上侧中部，既保证足够的绝缘距离，同时又有足够的角度能检测到柜内弧光。
2)      在仪表室开Φ12的过孔：
目的：将弧光传感器光纤引至仪表室；
位置：仪表室内壁，上侧边角处。尽量选取不被仪表遮挡的地方以方便走线。
3)      在开关室开孔Φ6的圆孔
目的：为固定弧光传感器安装结构件JGJ-HG6；
位置：既保证足够的绝缘距离，同时又有足够的角度能检测到开关室内弧光。
4)      安装弧光传感器结构件JGJ-HG40和弧光传感器RHG017：
在母线室内壁Φ40处，安装弧光传感器结构件。

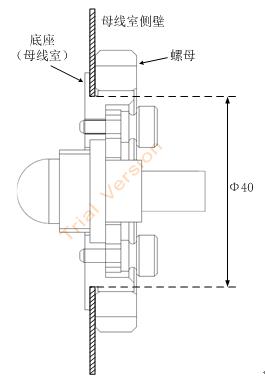

图4 弧光传感器结构件安装示意图
如图4所示，在母线室内壁Φ40圆孔处固定JGJ-HG40结构件，然后安装弧光传感器RHG017。
同样，在开关室，Φ6圆孔处固定JGJ-HG6结构件，然后安装弧光传感器RHG017。
5)      用光纤连接弧光传感器和弧光采集单元：
弧光传感器固定好后，需要用光纤将传感器和弧光采集单元连接起来。两端均为ST接口，一端接至传感器；另一端通过Φ12过孔先引至仪表室，然后通过柜体之间的过孔引至弧光采集单元所在的间隔，并接至弧光采集单元的ST接口。所有弧光采集单元通过数据传输光纤与弧光主机单元相连；
6)      需要如下工具和材料：
序号 名称 单位 数量
1 Φ40圆孔开孔器 台 1个
2 Φ12圆孔开孔器 台 1个
3 Φ6圆孔开孔器 台 1个
